本产品是由国内生产通风蝶阀质量可靠的河南祺洋阀门公司生产，本公司生产的通风蝶阀质量可靠，欢迎咨询洽谈。

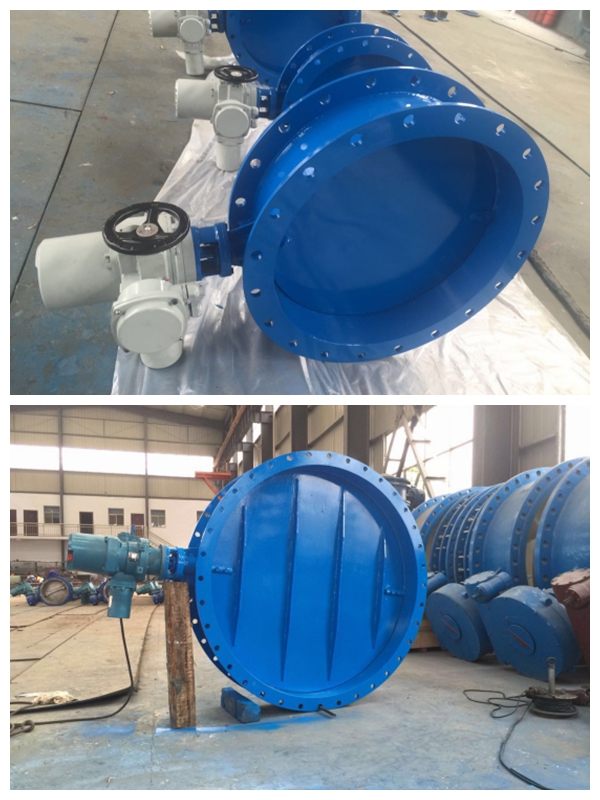

　　产品名称：通风蝶阀

　　产品型号：D941S/W-0.5C D941S/W-1C

　　生产厂家：河南祺洋阀门股份有限公司

　　产品口径:DN200-4000

　　适用介质：热风、烟气、燃气。

　　适用压力：0.5C-1C。

　　适用温度：600°C以下。

　　性能特点：

　　1.该阀全部采用钢板或不锈刚板焊接，具有结构紧凑，体积小、重量轻、便于安装。

　　2 .本阀采用平面密封形式，密封面无磨损、开启力矩小。

　　3.本阀采用不同的材料，可适用于各种工况及介质温度的要求。

　　4.本阀配套伸缩器一起使用，能起到补偿管道的作用。

　　电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。体内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

　　用途

　　通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置

　　应用行业

　　主要用于冶金、化工、建材、电站、玻璃等行业

　　工作原理

　　本蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。

　　采用标准

　　设计标准:GB/T12238-2008 JB/T8692-1998

　　法兰连接尺寸:GB/T9115.1-2000

　　结构长度 h:GB/T12221-1989

　　压力试验:GB/T13927-1992;JB/T9092-1999

　　执行机构

　　采用新型系列GT型电动执行器，有双作用式和单作用式(弹簧复位)，齿轮传动，安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

　　1、齿轮式双活塞，输出力矩大，体积小。

　　2、气缸选用铝合金材料，重量轻、外形美观。

　　3、可在顶部、底部安装手动操作机构。

　　4、齿条式连接可调节开启角度、额定流量。

　　5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

　　6、IS05211标准连接为产品的安装更换提供了方便。

　　7、两端的调节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

　　5大特点

　　1、电动通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，避免高温膨胀的影响，操作轻便.

　　2、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

　　3、设计新颖、合理、结构独特，重量轻，启闭迅速。

　　4、电动通风蝶阀操作力矩小，操作方便，省力灵巧。

　　5、电动通风蝶阀采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

　　D941W-0.5C电动通风法兰蝶阀适用于两位切断的场合。阀与执行机构的连接采用直连方式，电动执行机构无须配伺服放大器，输入220VAC电源即可控制运转。蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。

　　电动通风蝶阀阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。

　　D941W-0.5C电动通风法兰蝶阀主要性能参数 公称压力(MPa) 0.05MPa 介质温度 -30℃～-350℃ 强度试验 0.1MPa 适用介质 冷热风、烟气 介质流速 25m/s 泄漏率 3% D941W-0.5C电动通风法兰蝶阀主要零件材料 零件名称 阀体 阀板 阀轴 材料 碳钢 碳钢 碳钢、不锈钢

　　安装注事事项:

　　1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。

　　2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。

　　3、安装时请注意阀门关闭状态承压方向。

　　4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)擦干净，去掉灰尘和污物。

　　5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。

　　6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。

　　7、阀门做压力试验时，不准用单法兰进行安装试压，须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。

　　8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
