一、产品概述

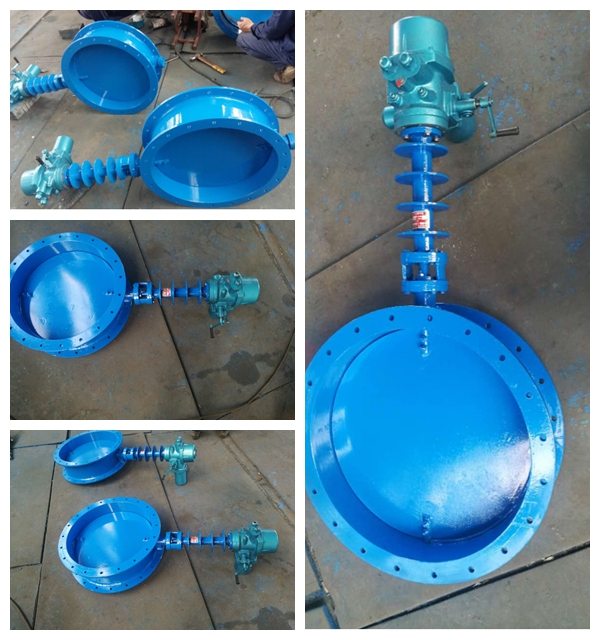

　　通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。

　　通风蝶阀特点

　　1、启闭方便迅速、省力、流体阻力小，可以经常操作。

　　2、结构简单，体积小，重量轻。

　　3、可以运送泥浆，在管道口积存液体*少。

　　4、低压下，可以实现良好的密封。

　　5、调节性能好。

　　采用标准

　　1、设计标准:GB/T12238-1989 JB/T8692-1998

　　2、法兰连接尺寸:GB/T9115.1-2000

　　3、结构长度 h:GB/T12221-1989

　　4、压力试验:GB/T13927-1992;JB/T9092-1999

　　技术参数

　　公称通径 DN(mm) 50～2000

　　公称压力 PN(Mpa) 0.05 0.25 0.6

　　试验压力 强度试验 0.075 0.375 0.9

　　密封试验 ≤1.5%泄漏量

　　适用介质 煤气、含尘气体、烟道气等

　　适用温度 气传动、电传动。

　　二、主要参数介质温度-30℃～-350℃强度试验0.1MPa适用介质冷热风、烟气介质流速25m/s泄漏率3%

　　三、主要零件材料零件名称阀体阀板阀轴材料碳钢碳钢碳钢、不锈钢
