阀杆轴心同时偏离碟片中心及本体中心，且阀座回转轴线与阀体通道轴线有一定角度的，称为三偏心蝶阀。

　　产品特点

　　三偏心蝶阀，被广泛用于介质温度≤425℃的冶金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

　　材质分为：铸铁、铸钢、不锈钢，

　　API 规格

　　众所周知、 API609 已事实上成为工业重要管线上用阀门的国际规格。而 Tritec 则严格按照 API609 规格的 1997 年版设计、制造。更可贵的是、 Tritec 的基本设计不仅仅局限于 API 一个规格、 BS5155 ANSI B 16.34 、 ASME SEC VIII 等各大规格都能对应、这保证了 Tritec 在所有的工业领域都有用武之地。

　　双重安全构造

　　Tritec 严格按照 API609 的规格要求、为防止因受流体压力、温度的影响而引起的蝶板变形、阀杆错位、密封面咬合、在蝶板上下侧分别装有两个各自独立的止推环、从而保证了阀门在任何工况下的正常工作;同时、为防止未知原因所引起的阀杆破损、飞出而造成的突发事故、在阀门下端内外两处设计了各自独立的阀杆飞出防止机构、这也从侧面保证了 Tritec 的压力等级可以做到高达 2500 磅级。

　　无死区设计

　　Tritec 在设计过程中、特别考虑了在调控领域中的应用问题、充分利用三偏心蝶阀的密封原理、做到了阀门开关时蝶板不刮擦阀座、阀杆的扭矩通过蝶板直接传递至密封面、也就是说蝶板与阀座间几乎无磨擦现象发生、从而杜绝了打开普通阀门时所常见的跳跃现象、根除了阀门的低开度范围内因磨擦等各种不安定因素所造成的调控不能现象、即根除了死区(不感带)、这意味着 Tritec 几乎可以从 0 开度开始即进入可调控区域、直至 90 开度、其正常调控比是一般蝶阀的 2 倍以上、调控比高可高达 100:1 以上。这为 Tritec 作为调控阀使用创造了良好的条件、特别是在大口径时、截止阀的成本很高、另外、截止阀无法实现零泄漏、在需要紧急关断的工况中、须在截止阀的旁侧加装关断阀、而 Tritec 集调控与关断于一身、其经济效益是很可观的。

　　本体阀座构造

　　三偏心蝶阀的阀座安装构造有两种、大多数是为图方便而安装在蝶板上、但 Tritec 则采用了本体阀座构造、将阀座安装在本体上。其优点是与蝶板阀座相比、大大减少了阀座直接接触介质的机会、从而降低了阀座受冲蚀的程度、延长了阀座的使用寿命。

　　薄层片阀座结构

　　Tritec 的阀座由不锈钢薄片与石墨薄片层叠而成、这种结构可以有效地防止介质中的微小固形物的影响和热膨胀所可能引起的密封面咬合、即使出现微小的损伤、也不会产生泄漏、而这在对双偏心蝶阀或其它三偏心蝶阀来说是不可想像的。

　　可更换式密封副

　　Tritec 的密封副可谓独树一帜、不但本体阀座可以更换、而且由于蝶板密封面与蝶板是独立的、蝶板密封面可也可以更换、也就是说当蝶板密封面受损时、不必再兴师动众地运回制造厂或大举分解阀门、只需调换蝶板密封面即可、这不但大大降低了保养成本、还大大减少了维修工时和检修强度与难度。

　　均衡固定结构

　　从三偏心蝶阀的密封面形状特点出发、 Tritec 的密封副固定方式采用了螺栓椭圆形分布固定、不但定位准确、而且还使每个螺栓都均衡受力、杜绝了因应力分布不均而产生的密封副松动、泄漏

　　本质耐火结构

　　很多阀门都声称具有耐火构造、但其中大部分阀门为了减少泄漏量而采用了软硬双重阀座构造、其实这很危险。因为火灾时软密封阀座的不完全燃烧会使金属支持阀座产生应力、温差变形、从而导致耐火机能失灵。所以、当前欧美正在逐渐排除这类名不副实的耐火阀。 Tritrc 因为是零泄漏、所以不需要软密封的介助、属名副其实的本质耐火构造、并获有 API607 、API6FA 和 BS6755Part2 的耐火检验合格认可证书。这保证了 Tritec 可以被应用于石油、石化等各种危险区域。在保守的英国、其北海油田的各个关键部位所使用的阀门、几乎全被 Tritec 囊括即是例证。

　　高密封填料结构

　　在阀门的泄漏问题上、传统上往往都集中于阀座的泄漏、即内漏、而忽略了填料部的泄漏、即外漏。而实际上、在当前环境问题被日益重视的当代社会、外漏危害性远大于内漏已成为不争的事实。 Tritec 三偏心蝶阀属回转型阀门、其阀杆动作仅为 90 °回转而已、这与闸阀、截止阀等阀杆动作为螺旋多回转往复运动相比、其填料部所受磨损程度很低、相对地使用寿命很长、更由于 Tritec 在填料密封等防止外部泄漏构造上、采取了高标准设计、从而可以在按照 EPA21 规格下进行外部泄漏测试时、标准密封性能保证在 100ppm 以下

　　三偏心碟阀适用范围已可以耐压高达 2500 磅级、耐温低至 -196 ℃、高达 700 ℃、密封达到 0 泄漏、调控比高达 100:1 以上。也就是说、在各种严酷、关键的过程控制管线上、不论是开关阀还是调控阀、只要选型得当、如今都可以放心地使用碟阀、而且成本低廉。蝶阀的性能与其自身不断地偏心、演变、发展密切相关。为满足各种工况要求、蝶阀先后经历了从同心向单偏心、双偏心和三偏心的演变。

　　三偏心蝶阀 要耐高温、须使用硬密封、但泄漏量大;要零泄漏、须使用软密封、却不耐高温。为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。其结构特征为在双偏心的阀杆轴心位置偏心的同时、使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线、也就是说、经过第三次偏心后、蝶板的密封断面不再是真圆、而是椭圆、其密封面形状也因此而不对称、一边倾斜于本体中心线、另一边则平行于本体中心线。 这第三次偏心的最大特点就是从根本上改变了密封构造、不再是位置密封、而是扭力密封、即不是依靠阀座的弹性变形、而是完全依靠阀座的接触面压来达到密封效果、因此一举解决了金属阀座零泄漏这一难题、并因接触面压与介质压力是成正比的、耐高压高温也迎刃而解。

　　一、三偏心蝶阀的发展

　　三偏心碟阀自问世以来、为满足日益严酷的工况要求、其本身也经历着自我完善和不断发展的过程。即便基本的零泄漏、理论上三偏心碟阀都可以做到、但实际上还是有赖于周密的设计、精密的制造。三、三偏心蝶阀的应用 综上所述、三偏心蝶阀作为阀门新科技的结晶、扬各种阀门之长、避各种阀门之短、必将越来越受到广大用户和设计人员的重视。其压力等级可以到达 2500 磅级、标准口径可以做到 48 英寸、而且对夹、凸耳、法兰、环接、对接焊、夹套、各种结构长度等都可以对应、更由于材料选择余地很大、高低温及各种酸、碱等腐蚀性介质也都能对应自如。特别是在大口径方面、以其零泄漏的优势、在关断阀上、正在不断地取代粗大的闸阀和球阀、同样、以其优异的调控机能、在调控阀上、也正在不断地取代笨重的截止阀。作为事实、使用在包括中国在内的石油天然气开采、海上平台、石油精练、石油化工、无机化工、能源发电等各大工业领域的过程控制等各种重要管线上

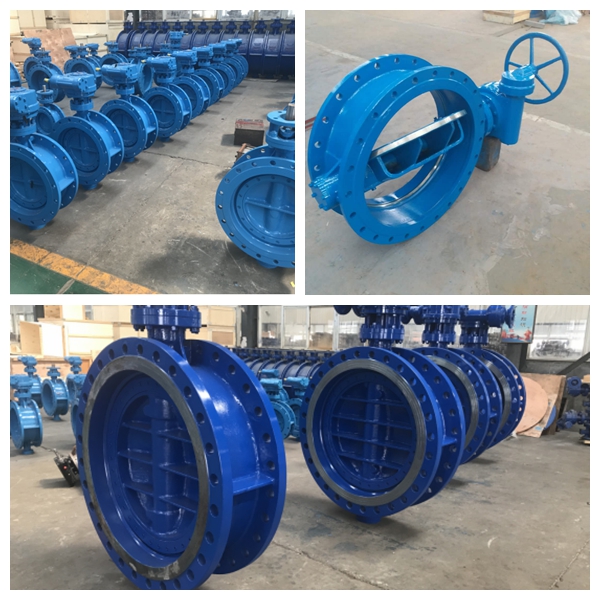

　　三偏心蝶阀

　　应用领域

　　冶金 、电力、石油化工等

　　材 质

　　铸铁、铸钢、不锈钢

　　分 类

　　同心、单偏心、双偏心和三偏心

　　性 能

　　耐火、不易泄露、高密度

　　用途：

　　三维偏心双法兰金属密封蝶阀是我公司工程技术人员参照美国ANSI，MSSSP68偏心结构高压蝶阀标准，广泛吸取国内外先进经验，研制开发的新产品，其性能已处于国内外先进水品，广泛是用于低压、中压、高温、钢铁、冶金、石油、化工、电力等工业管道上作截断或调节介质流量用。

　　性能特点：

　　1、阀门采用三维偏心倾斜置锥形阀座密封副，利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭时具有越关越紧的功能，密封性能可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。

　　2、三维偏心蝶阀特殊的几何结构，保证了密封面完好的密封。

　　3、三维偏心蝶阀采用耐高温材料保证了在高温情况下能正常使用，克服了其他类型阀门，在高温使用时因热膨胀阀门容易泄漏的缺点。

　　4、本蝶阀根据适用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐冲刷、耐腐蚀、使用寿命长。
